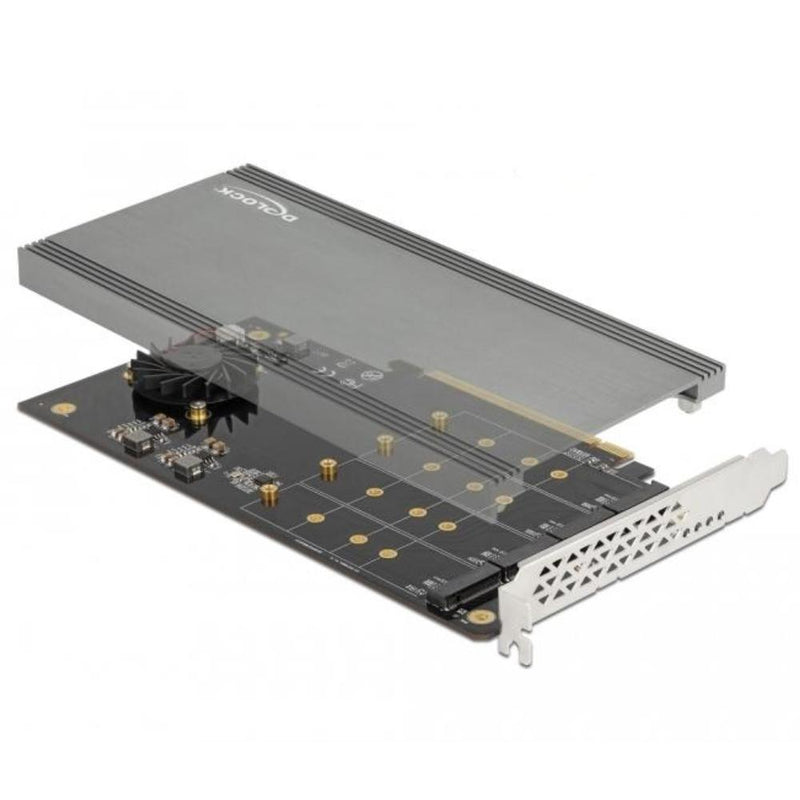

Deze PCI Express-kaart is bedoeld voor het uitbreiden van een pc met meerdere interne NVMe M.2-opslotaansluitingen Deze PCI Express-uitbreidingskaart voegt vier interne M.2 Key M-sleuven toe voor NVMe SSD’s via één PCI Express x16-interface. De kaart is ontworpen voor systemen die meerdere NVMe-opslagmodules willen gebruiken en combineert uitbreiding, koeling en basisfunctionaliteit binnen één PCIe-oplossing. Toepassing De PCI Express-kaart is bedoeld voor desktopcomputers en servers met een vrij PCI Express x16-slot en een moederbord dat PCIe-bifurcation ondersteunt. Hiermee kunnen tot vier NVMe M.2 SSD’s gelijktijdig worden aangesloten en gebruikt. Zonder PCIe-bifurcation is uitsluitend de eerste M.2-sleuf functioneel. Constructie en eigenschappen De kaart is uitgevoerd met vier interne M.2 Key M-sleuven en communiceert via een PCI Express x16-interface. Voor thermisch beheer is een grote heatsink gecombineerd met een actieve ventilator geplaatst, bedoeld voor continue koeling van meerdere NVMe-modules. LED-indicatoren geven activiteit per M.2-sleuf weer. De kaart ondersteunt enkel- en dubbelzijdig opgebouwde M.2-modules binnen de opgegeven maximale componenthoogte. Specificaties • Producttype: PCI Express uitbreidingskaart (NVMe M.2) • Interne aansluitingen: 4 x M.2 Key M (67-pin) • Ondersteunde M.2-formaten: 2280, 2260, 2242, 2230 • Ondersteunde sleutels: Key M, Key B+M (PCIe-gebaseerd) • Interface: PCI Express x16 v3.0 • PCIe-bifurcation: vereist voor gebruik van meerdere M.2-sleuven • NVMe-ondersteuning: ja • Opstartbaar: ja (UEFI v2.3.1 of hoger, systeemafhankelijk) • Maximale modulehoogte: ca. 1,5 mm (dubbelzijdige modules ondersteund) • Koeling: heatsink + 40 mm ventilator • LED-indicatie: 4 x activiteit-LED • Ondersteuning: S.M.A.R.T. • Afmetingen heatsink: ca. 202 x 95 x 8 mm • Besturingssystemen: Windows 8.1, 10, 11, Windows Server 2016, Linux kernel 5.4 of hoger Inhoud verpakking • PCI Express M.2-uitbreidingskaart met ventilator • Heatsink • M.2 montagemateriaal • Schroevendraaier • 4 x thermisch pad • Handleiding Toelichting gebruikte termen • PCI Express: interne uitbreidingsinterface voor desktop- en serversystemen. • NVMe: protocol voor snelle PCIe-gebaseerde solid-state opslag. • M.2 Key M: M.2-sleuteltype voor PCIe-opslagmodules. • PCIe-bifurcation: functie waarbij één PCIe-slot wordt opgesplitst in meerdere logische PCIe-lanes. • Heatsink: koellichaam voor passieve warmteafvoer. • Ventilator: actief koelelement voor luchtcirculatie over componenten. Stel een product vraag
