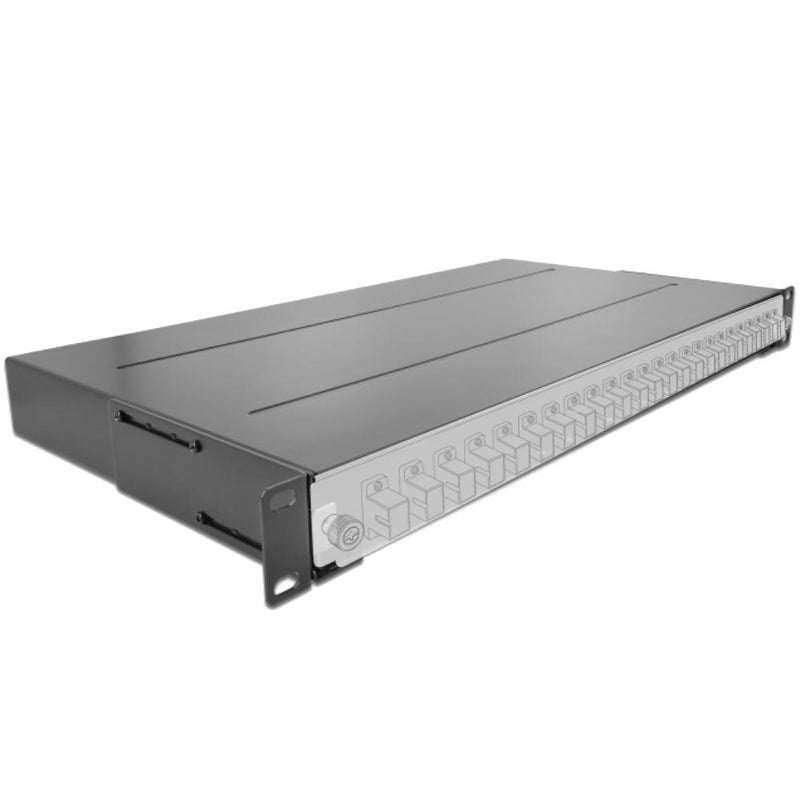

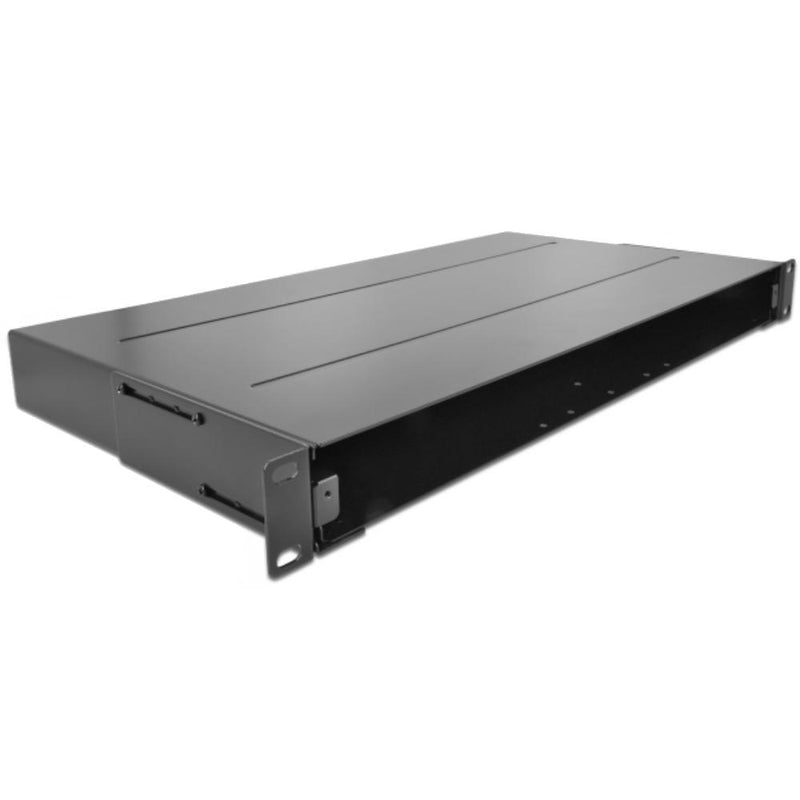

Dit glasvezel splice box is bedoeld voor montage in een 19-inch rack en neemt 1U rackhoogte in. De behuizing is ontworpen voor het organiseren en beschermen van 48 glasvezels en vormt een passieve basis voor glasvezellassen en frontpanelen binnen een rackopstelling. Toepassing Deze splice box wordt gebruikt voor het onderbrengen, beschermen en beheren van gelaste glasvezelverbindingen in een 19-inch rack. De constructie is geschikt voor gebruik in combinatie met uitwisselbare frontpanelen met voorgemonteerde glasvezelkoppelingen. Constructie en eigenschappen De behuizing is voorzien van een uitschuifbare cassette die onder een hoek van 45° kan worden uitgeklapt. Hierdoor is toegang mogelijk tot beide zijden van de glasvezelverbindingen zonder het verwijderen van de afdekking. Aan de achterzijde zijn meerdere kabelinvoeren aanwezig en een kabelsteun voor mechanische ontlasting. De afdekking is afsluitbaar met kartelschroeven. Toelichting uitschuifbare cassette Een uitschuifbare cassette maakt het mogelijk om glasvezellassen en verbindingen veilig te bewerken en te inspecteren, terwijl de splice box in het rack gemonteerd blijft. De schuine positie verbetert toegankelijkheid en overzicht tijdens installatie en onderhoud. Specificaties • Type: glasvezel splice box • Rackformaat: 19-inch • Hoogtemaat: 1U • Vezelcapaciteit: 48 glasvezels • Cassette: uitschuifbaar, 45° schuin • Kabelinvoer: achterzijde • Kabelondersteuning: kabelsteun aanwezig • Vergrendeling: kartelschroeven • Constructie: metalen behuizing • Afmetingen (L x B x H): 482,6 x 338,5 x 43,7 mm Toelichting gebruikte termen • Splice box: behuizing voor het beschermen en organiseren van gelaste glasvezelverbindingen binnen een rack. • 19-inch: internationale rackstandaard voor netwerk- en telecominstallaties. • 1U: hoogte-eenheid binnen een rack, waarbij 1U gelijk staat aan 44,45 mm. • Cassette: interne houder waarin glasvezellassen en vezelreserves worden geplaatst. • Kabelondersteuning: mechanische voorziening die voorkomt dat trekkrachten direct op glasvezels worden overgebracht. Inhoud van het pakket • 1× 19-inch glasvezel splice box • 1× kabelsteun • 2× splice cassette voor 24 pigtails • 2× M20 kabelwartel • 4× kabelbinder • 1× installatiehandleiding Stel een product vraag
