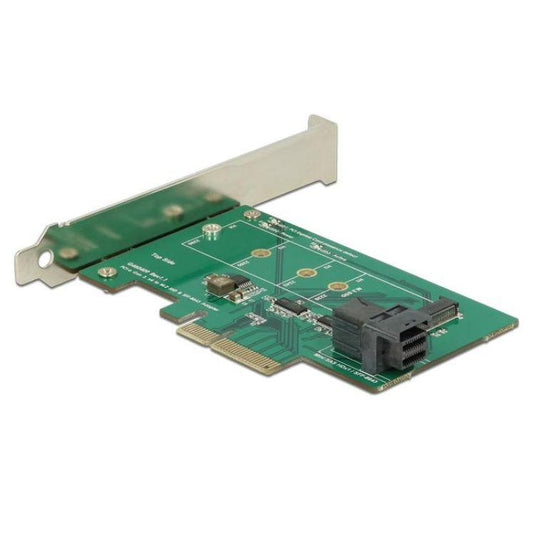

Dit uitbreidingskaart is bedoeld voor het aansluiten van interne NVMe-opslag op een desktop-pc via een PCI Express-slot. De kaart wordt geplaatst in een vrij PCI Express x4-slot en biedt één interne M.2 NVMe-aansluiting en één interne SFF-8643-aansluiting voor NVMe-opslag. Via de M.2-slot kunnen NVMe-modules in de formaten 2230, 2242, 2260 en 2280 worden geplaatst. Alternatief kan via de SFF-8643-aansluiting een NVMe-oplossing met U.2-interface worden aangesloten. Per kaart kan één interface tegelijk worden gebruikt. De kaart ondersteunt NVM Express (NVMe) en wordt gevoed via de PCI Express-interface. Daarnaast is ondersteuning aanwezig voor opstarten vanaf de M.2-slot bij gebruik van een compatibele UEFI-omgeving. Beveiligingsvoorzieningen zoals kortsluit- en oververhittingsbeveiliging zijn geïntegreerd. Specificaties • Interface: PCI Express x4 (V3.0) • Interne aansluitingen: 1 × M.2 key M slot (67-pins), 1 × SFF-8643 female (36-pins) • Ondersteunde M.2-formaten: 2230, 2242, 2260, 2280 • Ondersteunde M.2-keys: key M, key B+M (PCIe-gebaseerd) • Opslagprotocol: NVMe • Maximale componenthoogte module: 1.35 mm • Dubbelzijdige modules: ondersteund • Opstartondersteuning: UEFI 2.3.1 of hoger (M.2-slot) • Maximale uitgangsstroom: 4 A • Beveiliging: kortsluiting, oververhitting, ESD tot 2 kV • Indicatie: LED-statusindicator • Voeding: via PCI Express Systeemvereisten • Besturingssysteem: Linux Kernel 3.2 of hoger, Windows 7 / 8.1 / 10 / 11 (32/64-bit afhankelijk van versie) • Hardware: Pc met vrij PCI Express x4 / x8 / x16 / x32 slot Inhoud verpakking • PCI Express-kaart • Montagemateriaal • Handleiding Toelichting gebruikte termen NVMe (Non-Volatile Memory Express) is een opslagprotocol voor snelle gegevensoverdracht via PCI Express. M.2 en SFF-8643 zijn fysieke aansluitstandaarden voor NVMe-opslag, waarbij per kaart één interface tegelijk actief kan zijn. Stel een product vraag
