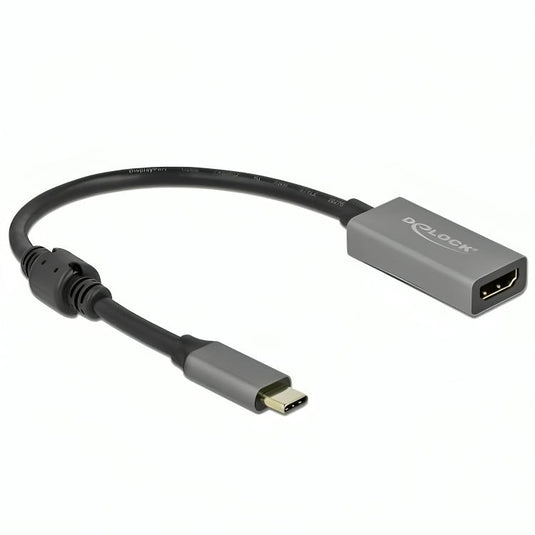

USB Type-C™ naar HDMI adapter – DisplayPort Alt Mode – HDMI™ 2.0 – 4K@60Hz Deze adapter is bedoeld voor het aansluiten van een HDMI-monitor of -projector op een computer met een USB Type-C™ aansluiting die DisplayPort Alternate Mode ondersteunt. Het videosignaal wordt rechtstreeks via DisplayPort Alt Mode vanuit de USB-C™ poort naar HDMI omgezet. Er is geen grafische emulatie, compressie of aanvullende software nodig. Poortvereisten host De USB Type-C™ aansluiting van het hostapparaat moet DisplayPort Alternate Mode ondersteunen. Gebruik is tevens mogelijk via Thunderbolt™ 3 en Thunderbolt™ 4 aansluitingen, aangezien deze DisplayPort-signalen via USB-C™ kunnen doorgeven. Zonder DisplayPort Alternate Mode is videoweergave niet mogelijk. USB-versie USB 3.2 Gen 1×1. De USB-verbinding wordt gebruikt voor voeding en configuratie; het videosignaal loopt via DisplayPort Alt Mode en niet via USB-datatransmissie. Werking Het DisplayPort-signaal van de host wordt via DisplayPort Alt Mode over de USB Type-C™ of Thunderbolt™ aansluiting geleid. De geïntegreerde Parade PS186-chipset zet dit signaal hardwarematig om naar HDMI™. De omzetting vindt plaats zonder framebuffer of videocompressie, wat resulteert in lage latency en stabiele beeldweergave. Ingangen 1× USB Type-C™ male (host). Uitgangen 1× HDMI A female (19-pins). Signaalrichting USB Type-C™ / Thunderbolt™ ingang → HDMI-uitgang. Beeld- en video-ondersteuning Ondersteuning voor resoluties tot 3840 × 2160 bij 60 Hz (4K@60Hz). Lagere resoluties worden automatisch ondersteund. De uiteindelijke resolutie en verversingssnelheid zijn afhankelijk van het bronapparaat en het aangesloten HDMI-scherm. Kleur- en beeldformaten Ondersteuning voor RGB en YCbCr 4:4:4 kleurformaten tot 8-bit kleurdiepte, passend binnen de bandbreedte van HDMI™ 2.0 bij 4K@60Hz. HDR Ondersteuning voor HDR-signalen. De daadwerkelijke HDR-weergave is afhankelijk van bronapparaat, besturingssysteem en HDMI-display. HDMI-versie HDMI™ 2.0 – Premium High Speed (tot 18 Gbit/s). DisplayPort-ondersteuning DisplayPort 1.4 via USB Type-C™ DisplayPort Alternate Mode en Thunderbolt™ 3/4. Audio Audio wordt samen met het videosignaal via HDMI uitgevoerd. Ondersteuning voor gangbare digitale audioformaten zoals LPCM, Dolby Digital en DTS is afhankelijk van bron en HDMI-display. Audioverwerking De Parade PS186-chipset transporteert audio als onderdeel van het DisplayPort-signaal en zet dit om naar HDMI-audio zonder hercodering. Beveiliging Ondersteuning voor HDCP 1.4 en HDCP 2.3 voor de weergave van beveiligde content. Voeding De adapter wordt gevoed via de USB Type-C™ of Thunderbolt™ aansluiting van het hostapparaat (USB bus powered). Er is geen externe voeding nodig. Kabel De adapter beschikt over een vaste kabel met een lengte van circa 20 cm (exclusief connectoren). De kabel is uitgevoerd met 32 AWG datalijnen en 28 AWG voedingslijnen. De kabeldiameter bedraagt circa 5 mm. Een geïntegreerde ferrietkern vermindert elektromagnetische storingen. Specificaties • Producttype: USB Type-C™ naar HDMI adapter • Ingang: 1× USB Type-C™ male • Uitgang video: 1× HDMI A female • Signaalrichting: USB Type-C™ / Thunderbolt™ → HDMI • HDMI-versie: HDMI™ 2.0 Premium High Speed • DisplayPort-versie: DisplayPort 1.4 (Alt Mode) • USB-versie: USB 3.2 Gen 1×1 • Chipset: Parade PS186 • Max. resolutie: 4K@60Hz • Kleurformaten: RGB, YCbCr 4:4:4 • Kleurdiepte: tot 8-bit • HDR-ondersteuning: ja • Audioformaten: LPCM, Dolby Digital, DTS (bron- en displayafhankelijk) • HDCP: 1.4, 2.3 • Datatransfersnelheid HDMI: tot 18 Gbit/s • Voeding: USB bus powered • Kabellengte: ca. 20 cm (vast) • Draaddoorsnede: 32 AWG (data), 28 AWG (voeding) • Kabeldiameter: ca. 5 mm • Ferrietkern: ja • Kleur: Grijs / zwart Uitleg gebruikte termen • USB 3.2 Gen 1×1: USB-standaard met een maximale datasnelheid van 5 Gbit/s via één datalane. • USB Type-C™: Omkeerbare connector voor data-, video- en stroomoverdracht. • Thunderbolt™ 3 / 4: Interface via USB-C™ die DisplayPort-signalen en hoge bandbreedte ondersteunt, compatibel met DisplayPort Alt Mode adapters. • DisplayPort Alternate Mode: Methode waarbij DisplayPort-videosignalen direct via een USB-C™ of Thunderbolt™ aansluiting worden verzonden. • DisplayPort 1.4: DisplayPort-specificatie met ondersteuning voor 4K-resoluties bij 60 Hz. • HDMI™ 2.0 Premium High Speed: HDMI-specificatie met een maximale bandbreedte van 18 Gbit/s, geschikt voor 4K@60Hz. • HDR: Beeldtechniek met een groter dynamisch bereik tussen lichte en donkere delen. • HDCP: Beveiligingsprotocol voor digitale audio- en videosignalen. • Ferrietkern: Component die elektromagnetische storingen op de kabel vermindert. • AWG: American Wire Gauge, aanduiding voor de dikte van elektrische geleiders. Stel een product vraag
