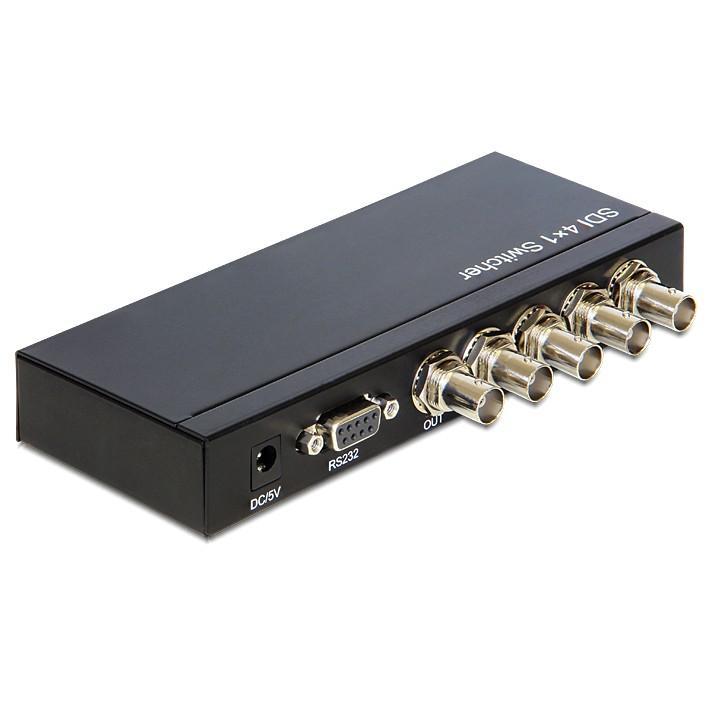

Deze switch is bedoeld voor het selecteren van één SDI-videobron uit meerdere SDI-ingangen. De switch beschikt over 4 BNC female ingangen voor SDI-bronnen en 1 BNC female uitgang waarmee het geselecteerde signaal wordt doorgestuurd naar één SDI-apparaat. Hierdoor kunnen meerdere videobronnen, zoals DVR-systemen, HD-SDI camera’s of andere SDI-apparaten, worden aangesloten op één monitor of opnameapparaat. Met de bedieningsknop op het apparaat kan handmatig worden geschakeld tussen de aangesloten SDI-bronnen. De switch ondersteunt SD-SDI, HD-SDI en 3G-SDI videosignalen en kan verschillende resoluties verwerken. Daarnaast kan de switch worden geconfigureerd en aangestuurd via een RS232-interface, wat integratie in professionele installaties mogelijk maakt. De robuuste metalen behuizing zorgt voor een stevige constructie en helpt elektromagnetische storingen te beperken. De switch wordt gevoed via een 5 V voedingsadapter die wordt aangesloten op de DC-voedingsaansluiting. Specificaties & kenmerken • Merk Delock • Type product 3G-SDI switch • Ingangen 4x BNC female (SDI) • Uitgang 1x BNC female (SDI) • Ondersteunde standaarden SD-SDI, HD-SDI, 3G-SDI • Ondersteunde resoluties 480i, 525i, 625i, 720p, 1080i, 1080p • Frequenties 24, 25, 30, 50 en 60 Hz afhankelijk van resolutie • Besturingsinterface RS232 • Voedingsaansluiting DC jack 5.5 x 2.1 mm • Voedingsspanning 5 V DC • Voedingsstroom 1.0 A • Vermogensverbruik max. 3 W • Materiaal behuizing metaal • Afmetingen ca. 162 x 82 x 25 mm Voedingsadapter specificaties • Type stekker Euro netstekker • Model FJ-SW1160501000DE • Ingangsspanning 100 – 240 V AC • Netfrequentie 50 / 60 Hz • Ingangsstroom 0.3 A • Uitgangsspanning 5.0 V DC • Uitgangsstroom 1.0 A • Uitgangsvermogen 5.0 W • Gemiddelde efficiëntie 75.7 % • Stand-by verbruik 0.07 W • Lengte voedingskabel ca. 1.5 m • Polariteit buitenzijde massa / binnenzijde plus Technische toelichting SDI (Serial Digital Interface) is een digitale videostandaard die veel wordt gebruikt in professionele video- en broadcastinstallaties. Het signaal wordt via coaxkabel met BNC-connectoren verzonden en kan ongecomprimeerde video transporteren. 3G-SDI ondersteunt hogere datasnelheden dan eerdere SDI-standaarden en maakt het mogelijk om videosignalen tot Full HD 1080p met hogere framerates via één coaxverbinding te verzenden. BNC-connectoren worden veel toegepast bij SDI-videoverbindingen. De bajonetsluiting zorgt voor een snelle montage en een stabiele coaxiale verbinding met goede afscherming tegen storingen. RS232 is een seriële communicatie-interface die wordt gebruikt voor het aansturen en configureren van apparatuur binnen professionele AV- en installatiesystemen. Stel een product vraag
