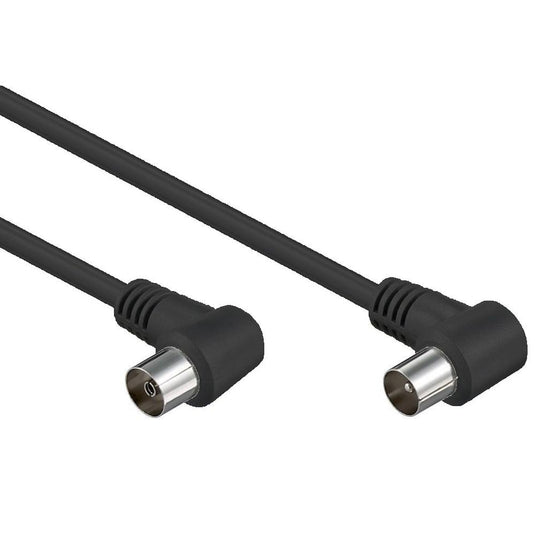

Deze coaxkabel 75 Ω is bedoeld voor het aansluiten van televisie-, radio- of ontvangerapparatuur op een coaxiale wandcontactdoos binnen DVB-installaties. De kabel is dubbel afgeschermd (70 dB) en voorzien van haakse IEC-aansluitingen (90°) voor installatie in situaties met beperkte ruimte. De volledig afgeschermde connectoren zorgen voor stabiele signaaloverdracht binnen standaard digitale huisinstallaties. Specificaties • Aansluiting 1 IEC-stekker (male), 90° • Aansluiting 2 IEC-bus (female), 90° • Impedantie 75 Ω • Afschermingsklasse Basis digitale installatie • dB-waarde 70 dB • Afscherming Dubbel afgeschermd • Afscherming type 1 Folie (aluminium) • Afscherming type 2 Gevlochten mantel (aluminium) 32x • Binnengeleider CCS, 0,5 mm • Buitendiameter 5 mm • Mantel PVC • Contactafwerking Vernikkeld • Connectorafscherming Volledig afgeschermd 5G / LTE bescherming Met een afschermingsmaat van 70 dB biedt deze kabel basisbescherming binnen standaard huisinstallaties. Voor omgevingen met sterke LTE- of 5G-signalen wordt een kabel met hogere afschermingswaarde (≥95 dB of Class A) aanbevolen. Toepassing Geschikt voor het aansluiten van televisies, receivers en radioapparatuur met een IEC-coaxaansluiting. De haakse uitvoering vereenvoudigt kabelrouting bij beperkte inbouwdiepte of dicht tegen de muur geplaatste apparatuur. Uitleg van gebruikte termen DVB Digitale televisiestandaard voor kabel, satelliet en ether. Geschikt voor ontvangst van Full HD (1080p), Ultra HD 4K en 8K via DVB-installaties; de uiteindelijke resolutie is afhankelijk van het aangeleverde signaal. Impedantie (75 Ω) De karakteristieke weerstand van televisie- en kabelinstallaties. Componenten binnen één installatie moeten dezelfde impedantie hebben om reflecties en signaalverlies te voorkomen. Dubbel afgeschermd (70 dB) Bestaat uit een aluminium folie en een gevlochten mantel. Deze constructie beperkt instraling van externe signalen binnen standaard digitale installaties. CCS Stalen kern met koperen coating; bij hoge frequenties vindt geleiding voornamelijk plaats aan het oppervlak van de kern. Algemene uitleg coaxkabel Een coaxkabel bestaat uit een centrale binnengeleider, een diëlektricum, één of meerdere afschermlagen en een beschermende buitenmantel. Deze opbouw zorgt voor gecontroleerde signaalgeleiding met minimale instraling en lage demping. 75 Ω kabels worden toegepast voor televisie- en kabelinstallaties; 50 Ω kabels worden gebruikt voor RF- en zendtoepassingen. Stel een product vraag
